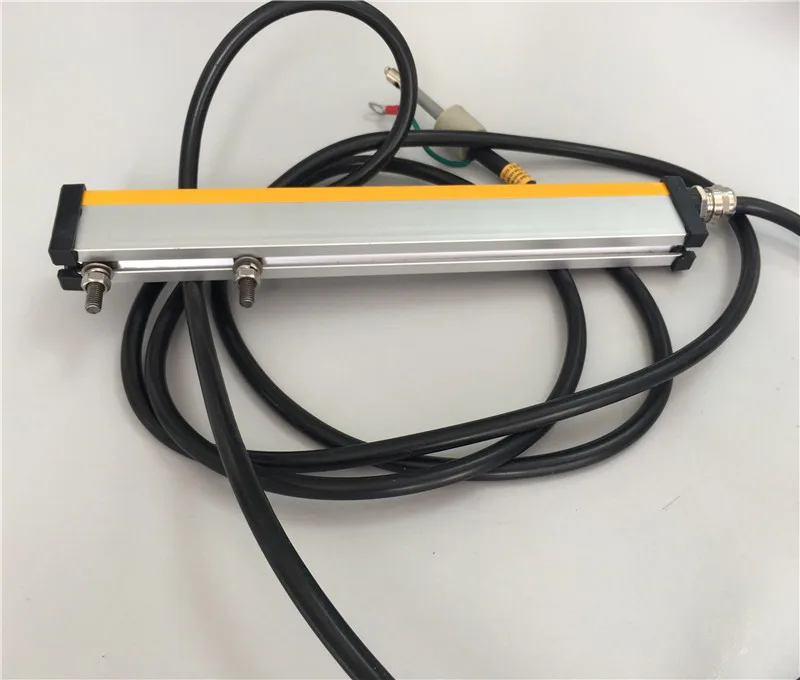

Thanh khử tĩnh điện không dùng khí – Dùng trong ngành in ấn KE-20X-KE-50X
Mô tả
Tính năng
Thông số kỹ thuật
Bản vẽ
- Giới thiệu sản phẩm:
Thanh khử tĩnh điện KE không sử dụng khí nén, thuộc loại phóng điện corona, có thiết kế nhỏ gọn, tinh tế. Sử dụng kim phát bằng tungsten hiệu suất cao, được bố trí chính xác, không có vùng chết. Ứng dụng công nghệ phóng điện corona tiên tiến quốc tế mới nhất.
Phù hợp sử dụng với các thiết bị cơ khí lớn, vừa và nhỏ. Dễ dàng lắp đặt. - Ứng dụng:
Thường được sử dụng trong các ngành sản xuất như:
– Điện tử
– In ấn
– Nhuộm – in vải
– Phun sơn
– Và các ngành công nghiệp khác
① Áp dụng công nghệ xả ion tiên tiến theo tiêu chuẩn quốc tế.
② Phù hợp cho các ngành có điện áp tĩnh cao, giúp giảm điện áp bề mặt sản phẩm.
③ Khả năng chống tĩnh điện vượt trội, loại bỏ tĩnh điện nhanh chóng.
④ Toàn bộ được bọc nhựa epoxy, chống bám bẩn, phù hợp với nhiều môi trường làm việc.
⑤ Vỏ ngoài làm bằng hợp kim, bên trong sử dụng vật liệu nhập khẩu có khả năng cách điện cao, an toàn, đáng tin cậy và bền bỉ.
② Phù hợp cho các ngành có điện áp tĩnh cao, giúp giảm điện áp bề mặt sản phẩm.
③ Khả năng chống tĩnh điện vượt trội, loại bỏ tĩnh điện nhanh chóng.
④ Toàn bộ được bọc nhựa epoxy, chống bám bẩn, phù hợp với nhiều môi trường làm việc.
⑤ Vỏ ngoài làm bằng hợp kim, bên trong sử dụng vật liệu nhập khẩu có khả năng cách điện cao, an toàn, đáng tin cậy và bền bỉ.
| Danh mục | Thông số |
|---|---|

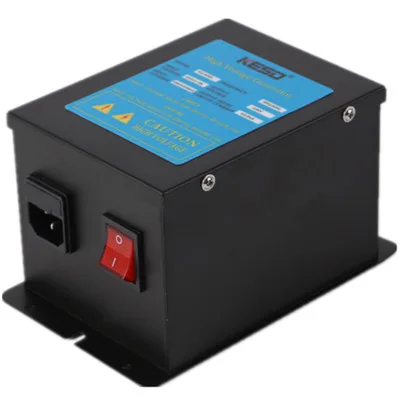

| Bộ nguồn sử dụng | KQ-6000 |
| Dòng tiêu thụ | <4.5mA |
| Cân bằng ion | ±10V (đo ở khoảng cách 30mm) |
| Kích thước | 20 × 36 × 100–3000mm (có thể tùy chỉnh) |
| Chiều dài tiêu chuẩn | 2500mm (25KV) |
| Khoảng cách hoạt động | 30mm–150mm (tốt nhất trong vòng 100mm) |
| Nhiệt độ môi trường | -10°C ~ 50°C (không đóng băng, không sương giá) |
| Độ ẩm môi trường | 0%RH ~ 90%RH (không có sương mù) |
| Model | Chiều dài tổng thể A (mm) | Chiều rộng hiệu dụng B (mm) | Chiều dài điện cực C (mm) | Khoảng cách điện cực E (mm) |
|---|---|---|---|---|
| KE-20X | 200 | 150 | 100 | 25 |
| KE-30X | 270 | 220 | 170 | 25 |
| KE-35X | 370 | 320 | 270 | 25 |
| KE-40X | 400 | 350 | 300 | 25 |
| KE-45X | 450 | 400 | 350 | 25 |
| KE-50X | 520 | 470 | 420 | 25 |
